Painéis de matriz de LED 32 × 32 com fiação serpentina em um K-8000 / T-8000

14 de setembro de 2026 3 min read LED Guias

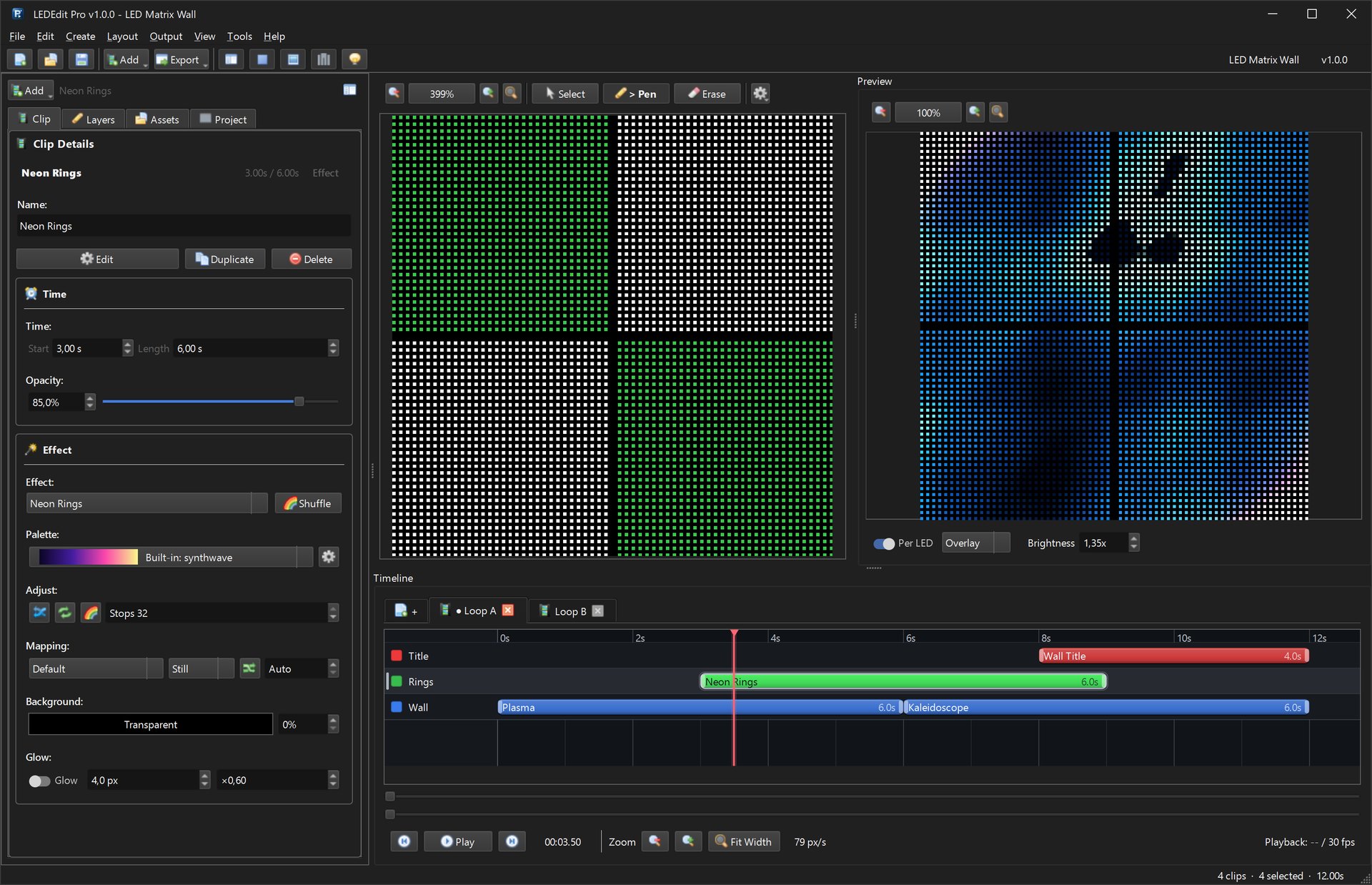

LEDEdit Pro 2026 com uma parede de matriz de LED feita de quatro painéis 32 x 32, três camadas e um efeito de plasma — Quatro painéis 32 × 32 tornam-se uma parede de LED 64 × 64 – 4.096 LEDs em quatro saídas de controlador.

Painéis de matriz de LED 32 × 32 prontos são uma maneira fácil de construir uma grande parede de LED. O truque é tratá-los como uma tela enquanto cada painel mantém sua própria saída de dados. Este projeto mostra a configuração completa do LEDEdit Pro 2026 com um controlador K-8000/T-8000.

Gravado no aplicativo real com um projeto de demonstração; o cursor é animado.

O vídeo tour deste projeto, gravado no aplicativo real. O guia escrito continua abaixo.

O plano

Painel	Posição	LEDs	Saída
Um	canto superior esquerdo	1.024	p1
B	canto superior direito	1.024	p2
C	canto inferior esquerdo	1.024	p3
D	canto inferior direito	1.024	p4
Total	Parede 64 × 64	4.096	4 de 8 resultados

Cada saída carrega 1.024 LEDs - metade dos 2.048 que o perfil K-8000 / T-8000 permite - portanto, as saídas 5–8 ficam livres para mais painéis posteriormente.

1. Carimbe os painéis

No LED Layout Creator:

Defina Max LEDs/port como 2048.
Selecione p1, abra Create → Pattern Builder… com 32 linhas × 32 colunas, Rows Serpentine e o canto inicial onde o a entrada de dados do painel é. Painel de carimbo A.
Mude a porta ativa para p2, p3 e p4 e carimbe os outros três painéis próximos um do outro.
Verificação de layout: Pronto: 4096 LEDs em 8 portas → Enviar para o Editor.

LED Layout Creator com quatro painéis 32 x 32 nas portas p1 a p4, cada um com 1.024 de 2.048 LEDs — Cada painel em sua própria porta: 1.024 de 2.048 LEDs usados.

Verifique o canto inicial nos painéis reais. Muitos painéis são conectados em serpentina, mas o canto de entrada e a direção da primeira linha diferem entre os modelos. Se uma animação parecer espelhada em um painel, reconstrua esse painel com um canto inicial diferente ou use Numeração reversa.

2. Camadas que usam a parede inteira

Título — a parede inteira, para texto no topo.
Anéis — apenas painéis A e D, para um destaque que cruza a parede na diagonal.
Parede — a parede inteira, para os efeitos principais.

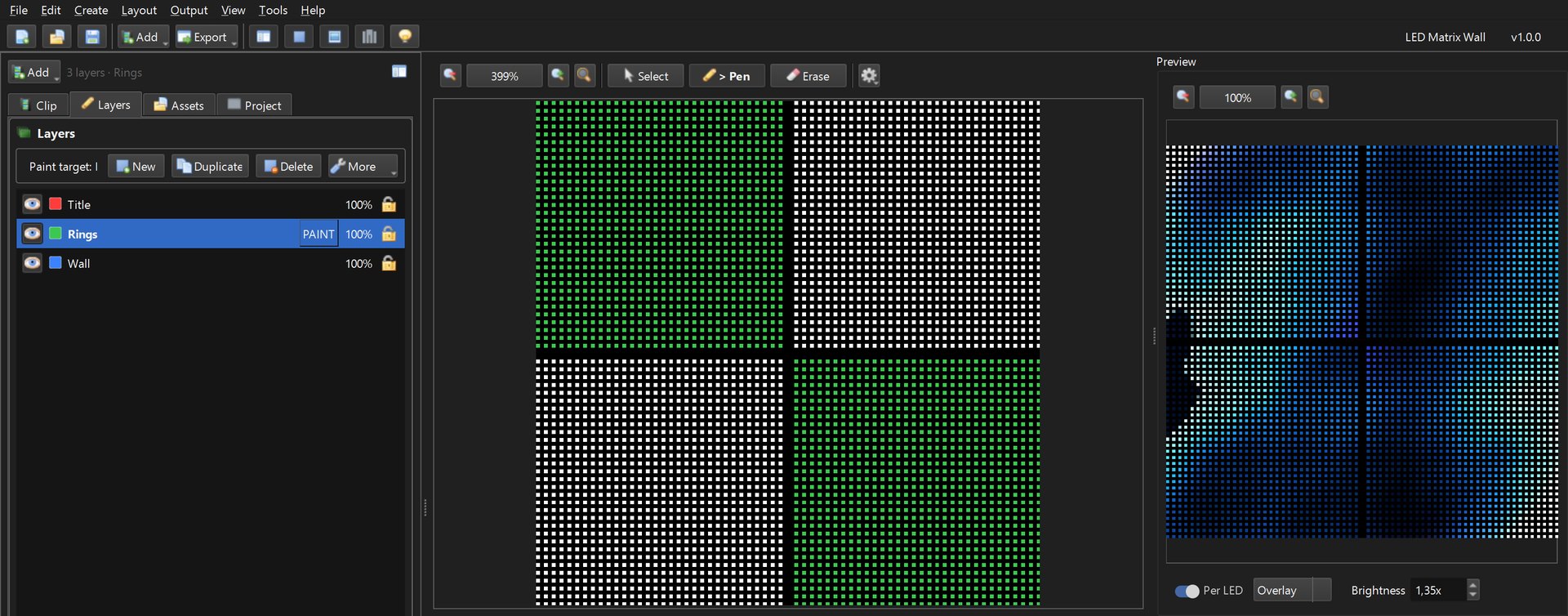

Guia Camadas com camadas Título, Anéis e Parede e a máscara Anéis nos painéis superior esquerdo e inferior direito — A máscara Anéis cobre dois painéis diagonais.

3. Cenas com mesclagem

Loop A (12 s): Plasma Flow e depois Kaleidoscópio na parede, Neon Rings na camada Rings com o modo de mesclagem add e um título LED WALL com Zoom Pulse no final.

Loop B (12 s): Matrix Rain e Lava Lamp na parede, com um Starburst na camada Rings no modo de mesclagem screen.

Configurações de efeito para Neon Rings com a paleta synthwave e parâmetros de anel — Neon Rings com a paleta synthwave na camada diagonal Rings.

Linha do tempo do Loop A com título, anéis e dois efeitos de parede — Loop A na linha do tempo.

4. Visualização através das bordas do painel

A visualização por LED mostra o efeito fluindo em todos os quatro painéis, incluindo o espaço de um pixel entre eles – exatamente como será a aparência da parede.

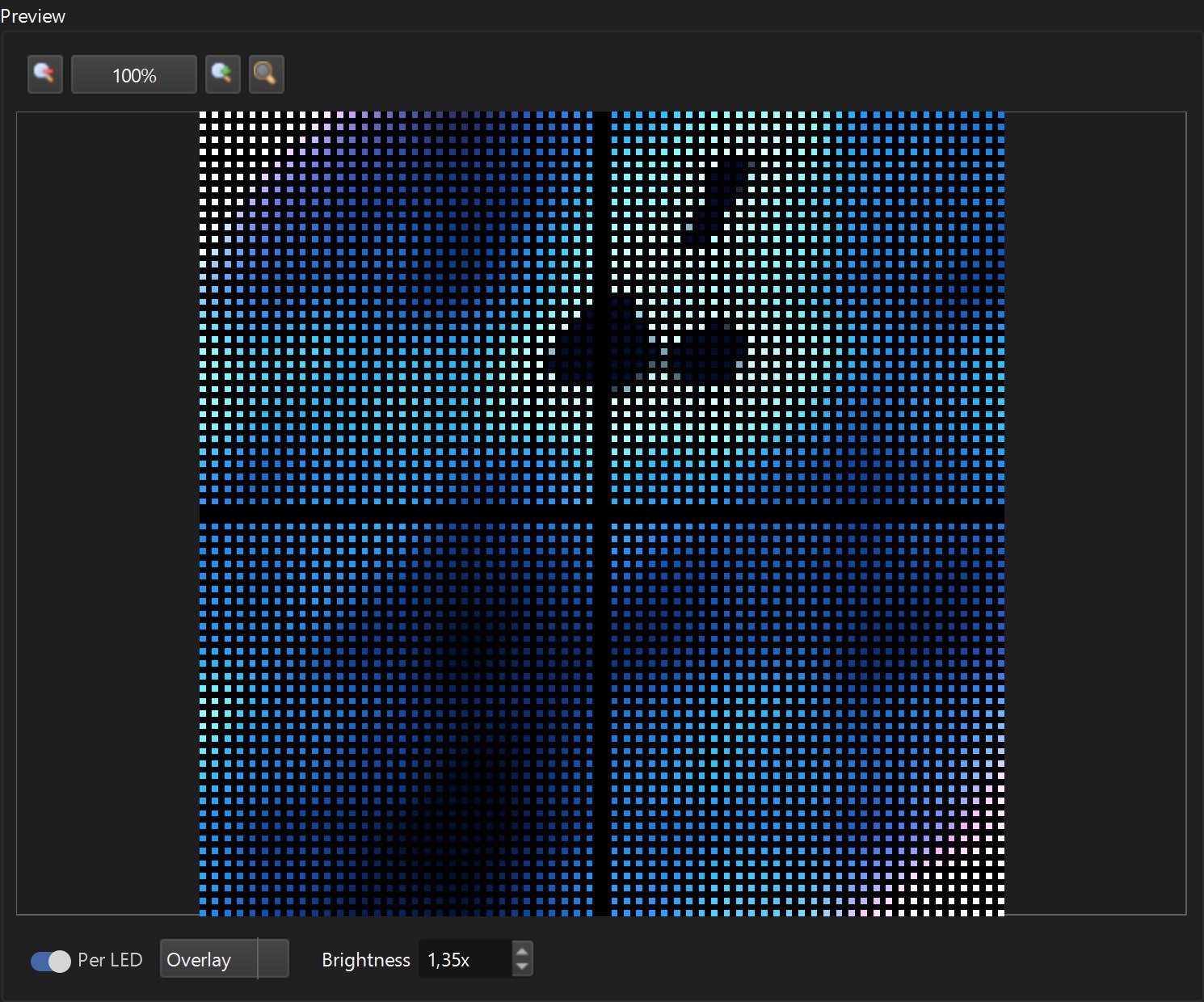

Visualização por LED de uma parede de LED 64 x 64 com efeito de plasma atravessando quatro painéis — Plasma fluindo pelos quatro painéis.

5. Exportar para a família K-8000 / T-8000

Saída → Exportar LEDEdit .led… → K-8000 / T-8000 família e seu chip (por exemplo T-8000B WS2811 / WS2812). O comprovante lista as saídas e 4.096 LEDs.

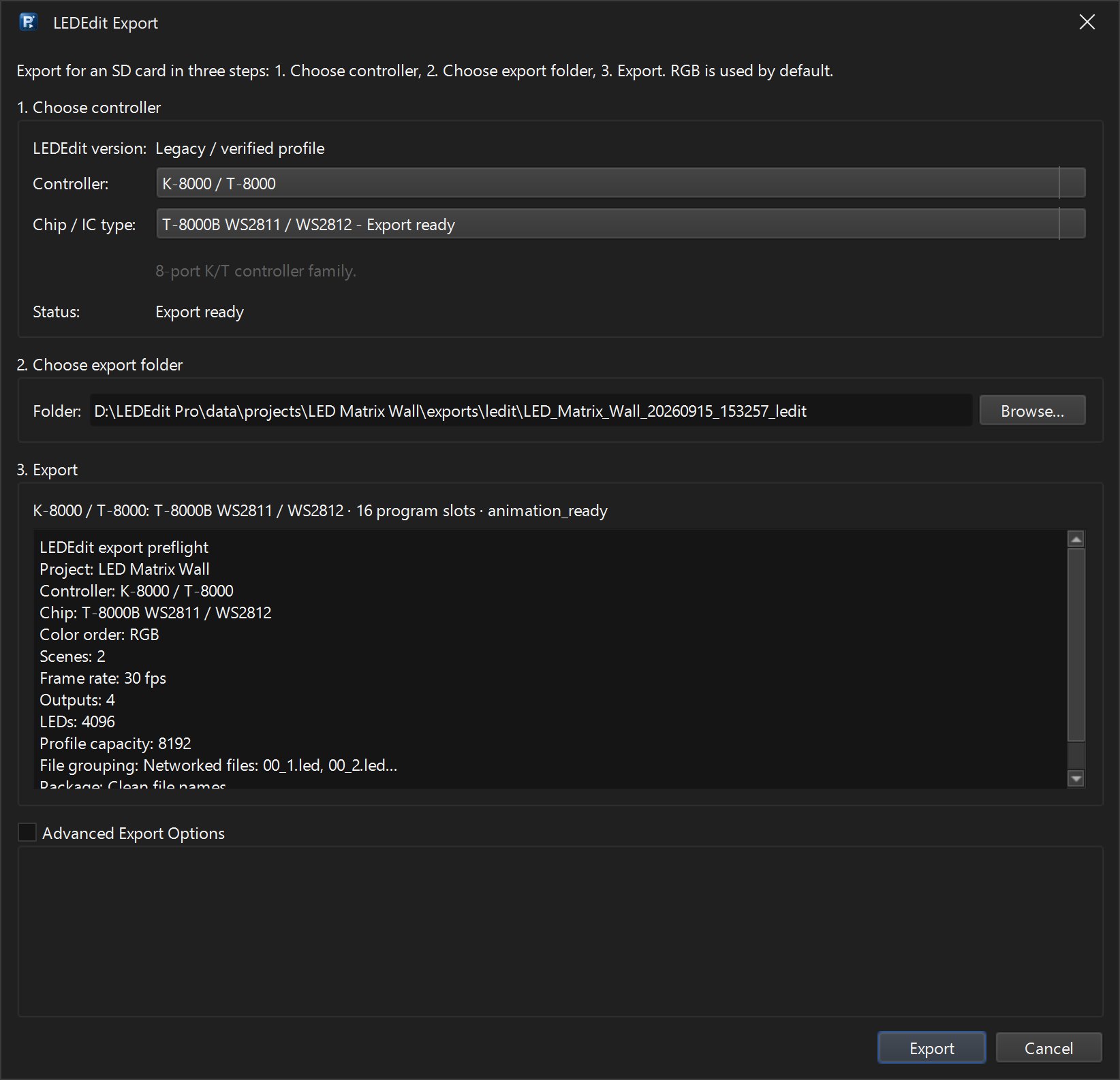

Diálogo de exportação LEDEdit com a família K-8000 / T-8000 para a parede de matriz de LED — Exportação para o K-8000 / T-8000 de oito saídas.

Aumentando a parede

Adicionar mais quatro painéis usa saídas p5–p8: carimbe-os da mesma maneira e a parede se torna 128 × 64 (8.192 LEDs) em um controlador. Mantenha os números das portas na mesma ordem dos cabos físicos.
