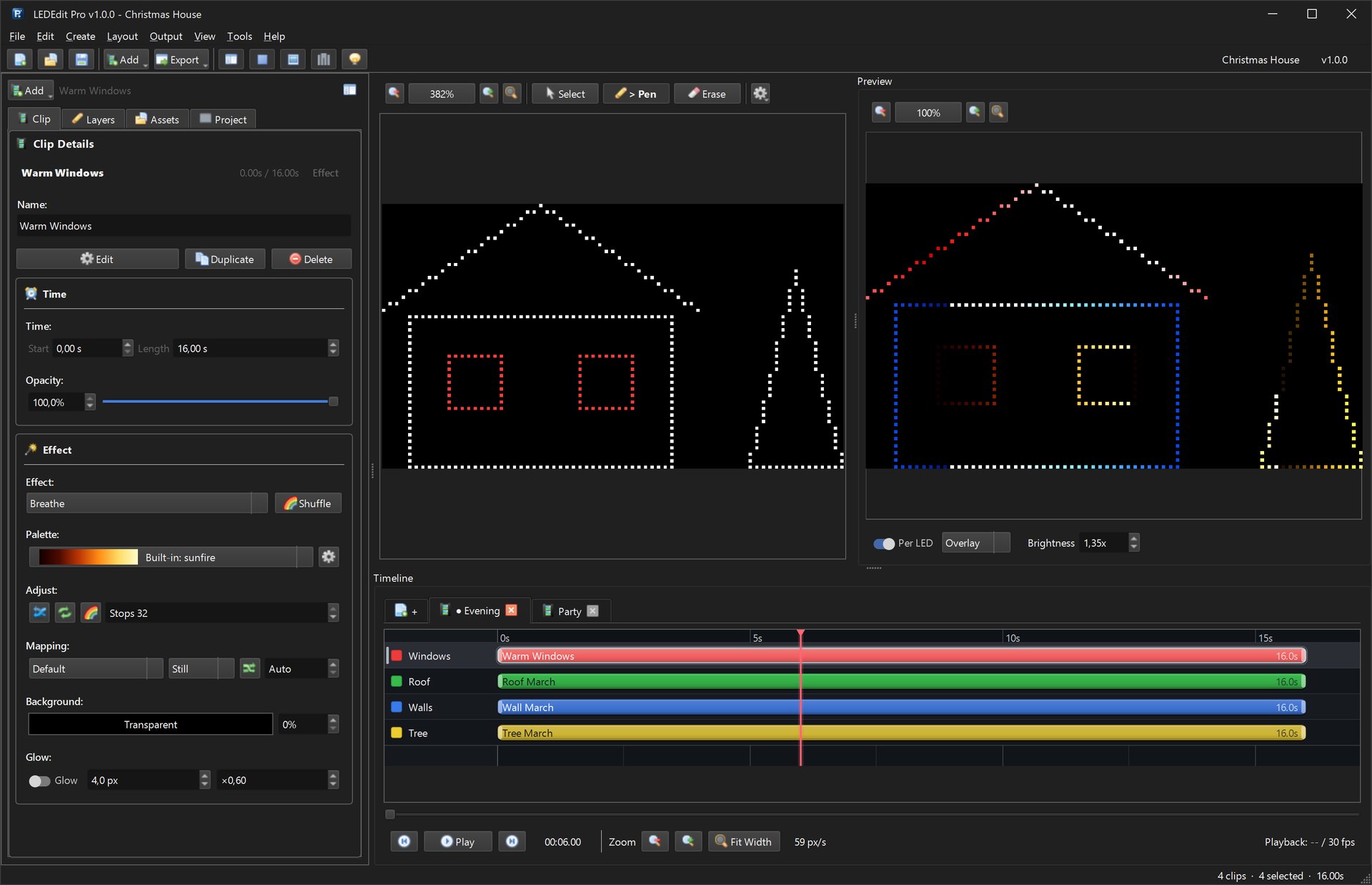

As luzes de Natal Pixel ficam melhores quando cada parte da casa tem sua própria função: uma linha de telhado contínua, paredes calmas, janelas brilhantes e uma árvore cintilante. Este projeto constrói exatamente isso no LEDEdit Pro 2026 e exporta-o para um controlador de cartão SD com quatro saídas — aqui um T-4000.
O vídeo tour deste projeto, gravado no aplicativo real. O guia escrito continua abaixo.
O plano
| Executar | Porto | LEDs | Forma |
|---|---|---|---|
| Linha do telhado | p1 | 49 | Beiral → pico → beiral |
| Paredes | p2 | 126 | Retângulo |
| Árvore | p3 | 72 | Esboço do triângulo |
| Janelas | p4 | 64 | Dois quadrados, uma corrente |
| Total | 4 saídas | 311 |
A demonstração usa uma grade compacta para que tudo caiba na tela; uma casa real simplesmente tem percursos mais longos. Cada saída do T-4000 permite até 2.048 LEDs no perfil de exportação, portanto há bastante espaço - consulte a página do T-4000.
1. Desenhe as corridas
No LED Layout Creator:
- Defina Max LEDs/port como 2048 e carregue uma foto da casa como Imagem de fundo se você tiver uma.
- Escolha p1 como porta ativa e desenhe a linha do telhado com Draw LEDs do beiral esquerdo sobre o pico até o beiral direito. As execuções lineares são conectadas na ordem em que você as desenha.
- Repita em p2 (paredes), p3 (árvore) e p4 (janelas). As duas janelas compartilham uma cadeia – a linha tênue entre elas é o salto de dados.
- Verificação de layout: Pronto: 311 LEDs em 4 portas → Enviar para o Editor.
2. Uma camada por execução

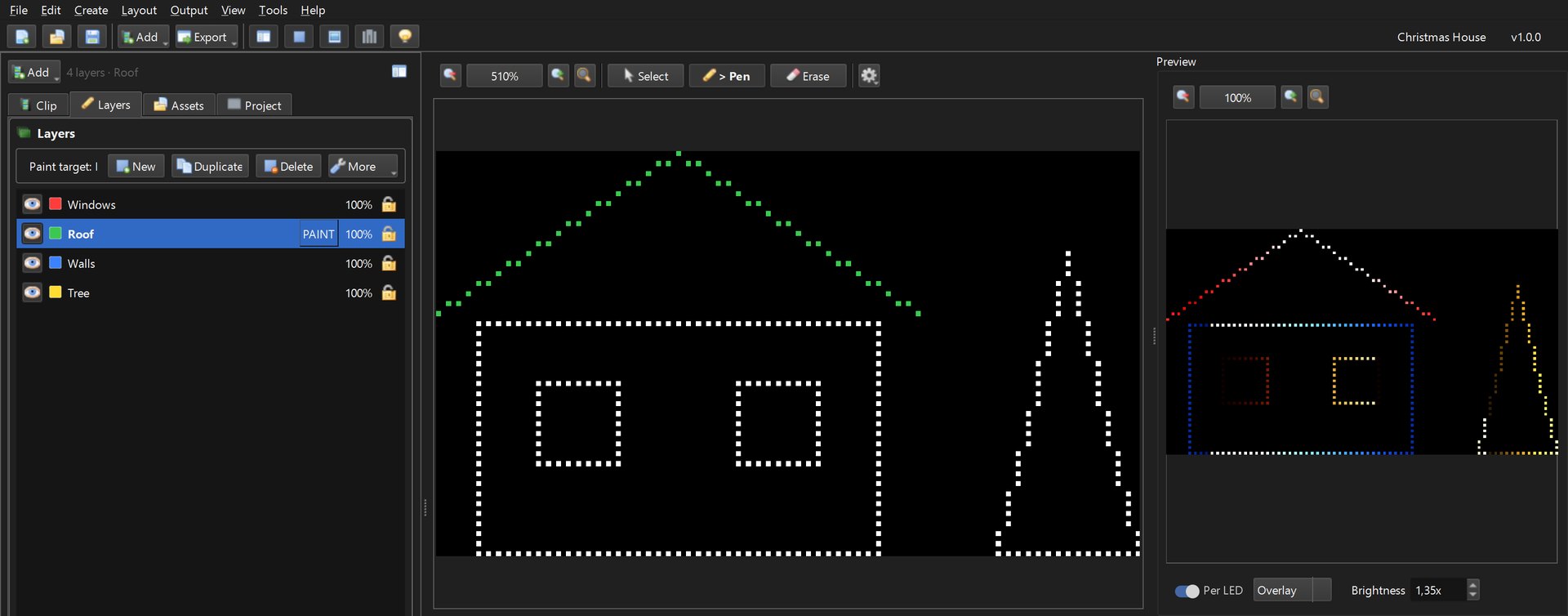

Crie quatro camadas — Janelas, Telhado, Paredes, Árvore — e pinte cada máscara sobre sua execução. Camadas separadas permitem que cada parte da casa faça algo diferente ao mesmo tempo.

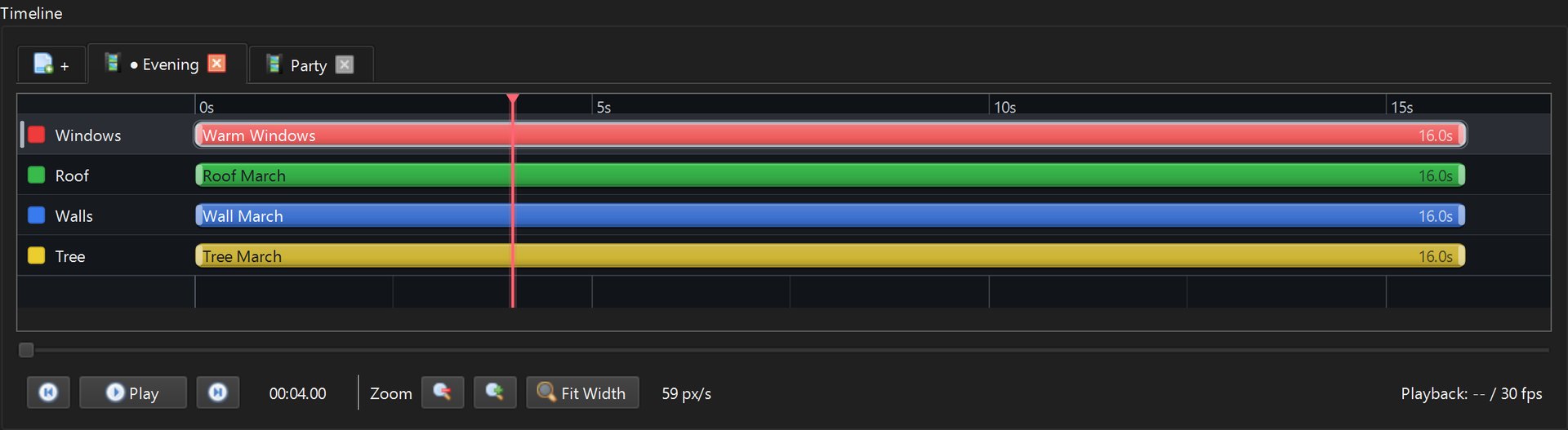

3. Cena “Noite”
| Camada | Efeito | Paleta |
|---|---|---|
| Janelas | Respire | sunfire — um brilho quente |
| Telhado | Marcha colorida | candycane — vermelho e branco |
| Paredes | Marcha colorida | ice_crystal — azul e branco frio |
| Árvore | Marcha colorida | gold_rush – ouro |
4. Cena “Party”
Adicione uma segunda cena com mais movimento: Colorloop nas janelas, Theater Chase no telhado, Color March em candycane nas paredes e Sparkle na árvore.

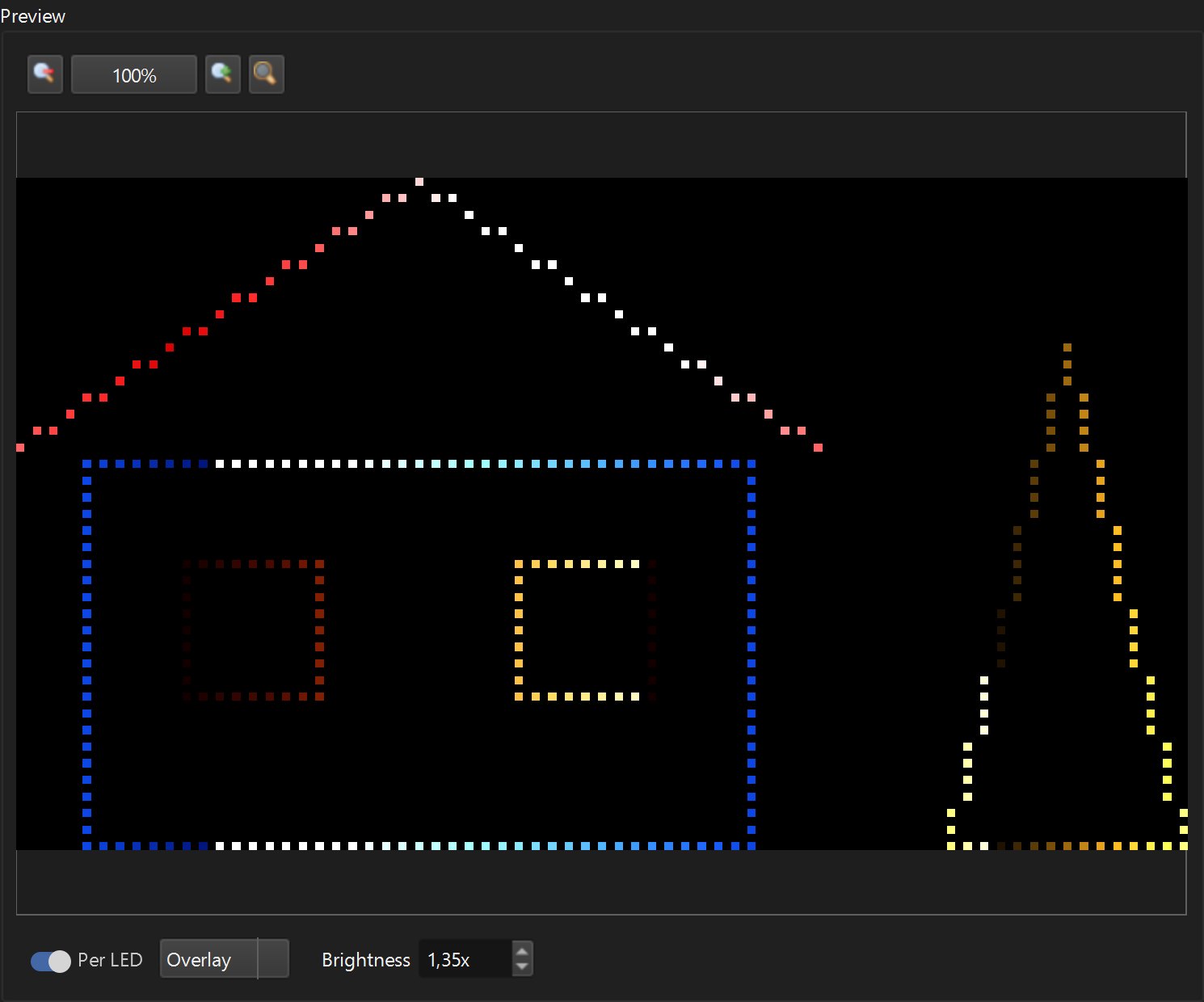

5. Visualize cada pixel
6. Alternar programas por horário
Se o seu controlador suportar programações de horário, Output → LEDEdit Tools → Time Schedule… grava um arquivo .tst: defina a hora e o minuto, o modo (por exemplo Play programa(s)), os dias da semana e os programas para reproduzir — por exemplo, o programa Noturno a partir das 19h.
7. Exporte para o T-4000

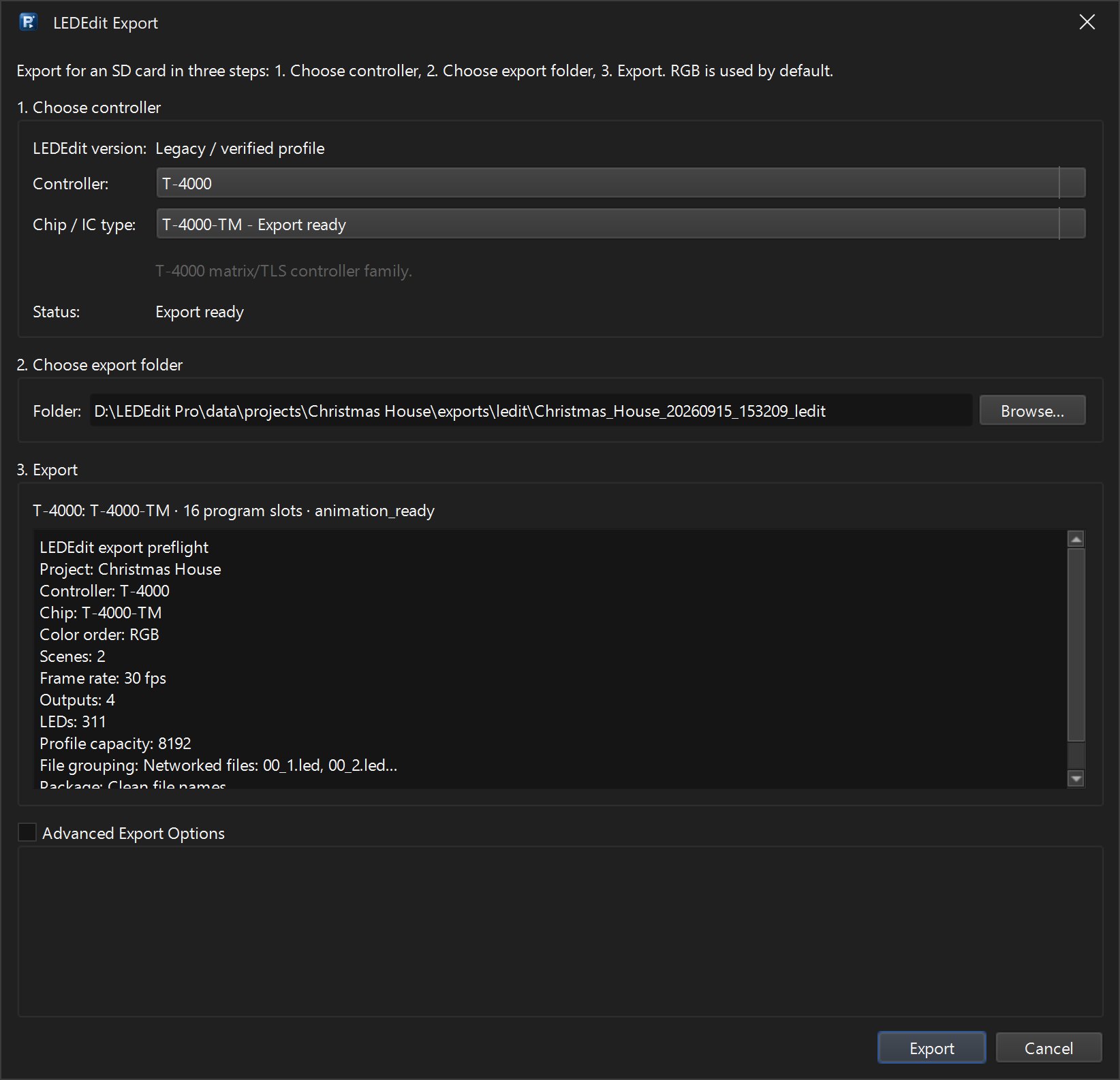

Saída → Exportar LEDEdit .led… → escolha a família T-4000 e seu chip, verifique o preflight (4 saídas, 311 LEDs, 2 cenas) e exporte.
Dicas para pixels de Natal externos
- Mantenha uma execução por linha arquitetônica — isso torna a animação e a solução de problemas mais fáceis.
- Paletas quentes nas janelas e paletas frias nas paredes destacam a linha do telhado e a árvore.
- Teste o cartão SD antes da primeira noite fria; se um controlador recusar o arquivo, use o fallback DXF + AVI.
