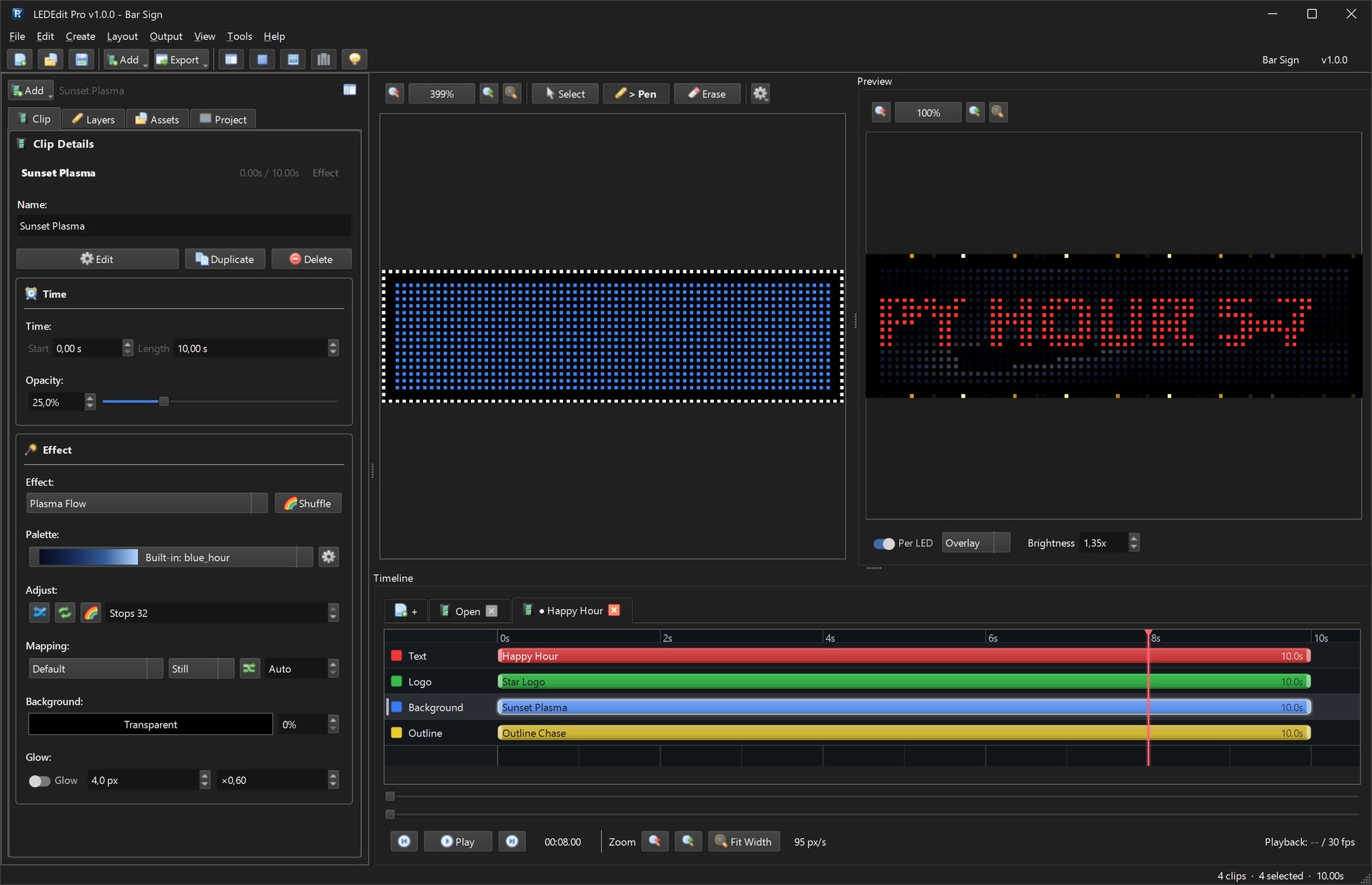

Este projeto cria um sinal de LED de rolagem completo para um bar ou vitrine: uma matriz de 64 × 16 pixels com uma faixa de contorno, um ticker, um logotipo e duas cenas que você pode alternar. Cada captura de tela abaixo vem exatamente deste projeto no LEDEdit Pro 2026.
O vídeo tour deste projeto, gravado no aplicativo real. O guia escrito continua abaixo.
O plano
| Parte | LEDs | Fiação |
|---|---|---|
| Matriz 64 × 16 | 1.024 | Serpentina de linhas |
| Faixa de contorno ao redor da matriz | 172 | Continua a mesma cadeia |
| Total em p1 | 1.196 | Uma saída T-1000S (limite de perfil 2.048) |
Tudo cabe em uma saída de um controlador T-1000/T-2000, portanto, um único cabo de dados alimenta a matriz e depois o contorno.
1. Crie o layout
Abra Layout → Abra LED Layout Creator…, defina a tela como 140 × 44 e Max LEDs/port como 2048.
- Criar → Construtor de padrões… — 16 linhas × 64 colunas, Linhas serpentinas, Adicionar à porta atual. Carimbe-o com uma margem de 2 células.
- Desenhe o contorno ao redor dele com Desenhe LEDs (ou um padrão de 1 linha por lado) na mesma porta, para que a cadeia continue da matriz até o quadro.
- Verificação de layout deve reportar Pronto: 1196 LEDs em 1 porta(s). Em seguida, Envie para o Editor.

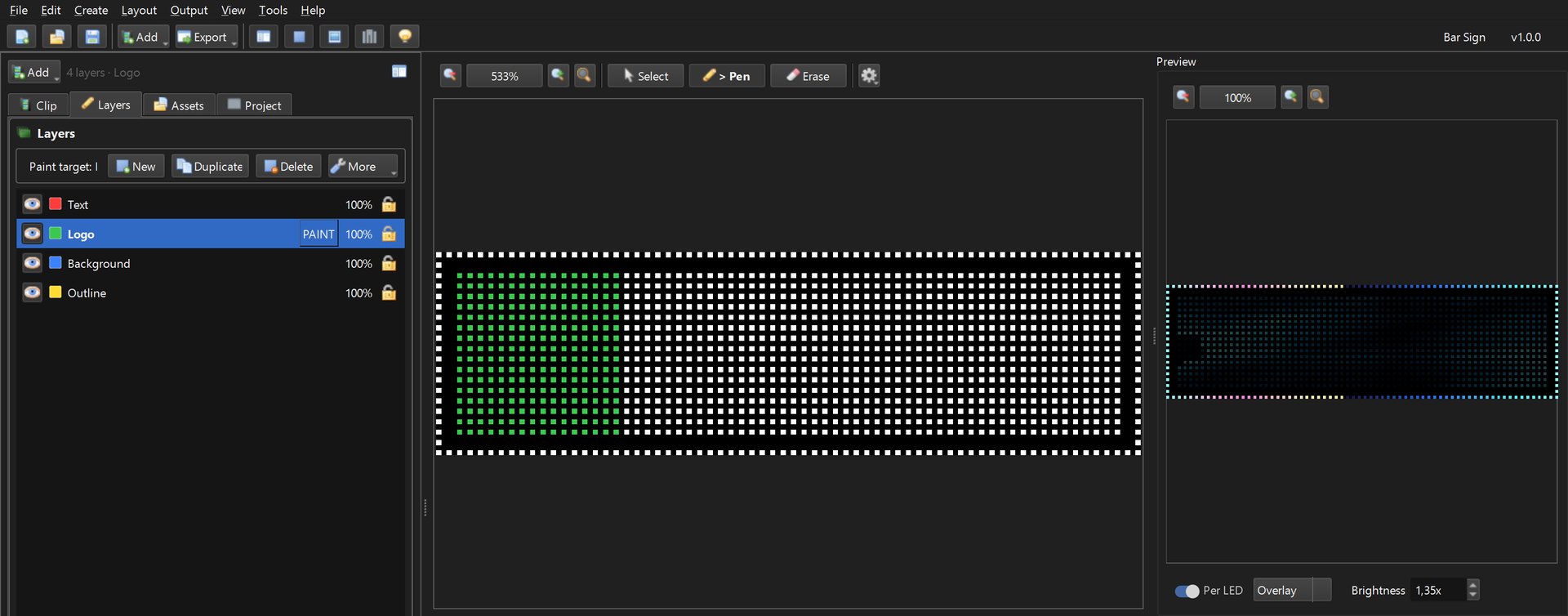

2. Quatro camadas, de cima para baixo
As camadas são desenhadas do topo da lista para baixo, portanto a ordem é importante:
- Texto — o ticker, pintado sobre a matriz.
- Logotipo — os 16 × 16 pixels esquerdos da matriz.
- Plano de fundo — a matriz inteira.
- Contorno — somente os LEDs da estrutura.
3. Cena um: “Aberto”

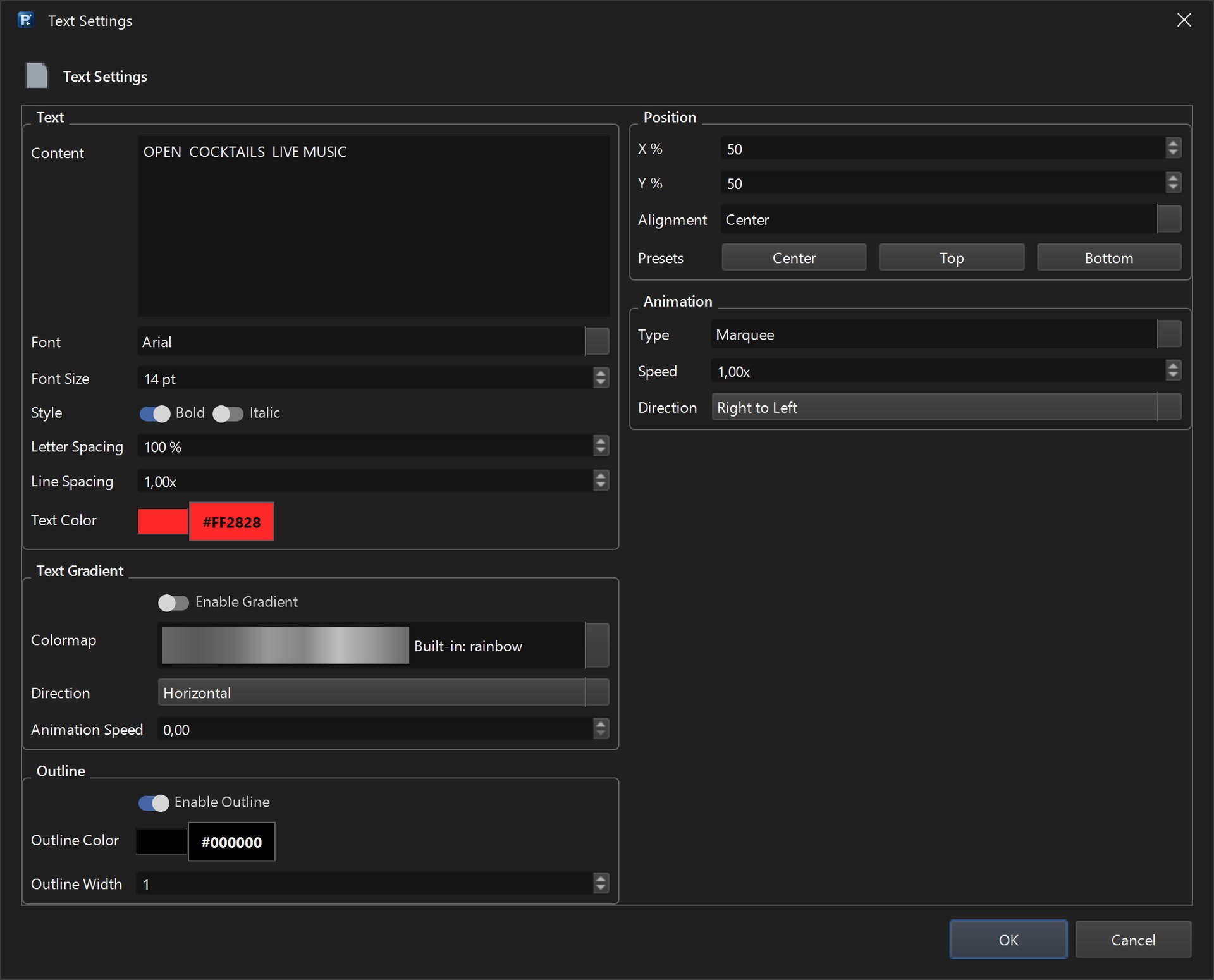

- Texto: um clipe de texto com OPEN COCKTAILS LIVE MUSIC, Marquee da direita para a esquerda, negrito, com contorno.
- Plano de fundo: Plasma Flow em uma paleta escura com opacidade de clipe reduzida, para que o texto permaneça legível.
- Contorno: Color March para um quadro de corrida suave.
4. Cena dois: “Happy Hour” com logotipo
Clique na guia + cena e adicione:
- Texto: HAPPY HOUR 5-7 em amarelo quente, novamente como um letreiro.
- Logotipo: Criar → Adicionar clipe → Clipe de imagem… com um logotipo PNG em preto. Nas configurações de imagem escolha Ajustar e ative Preto = Transparente, para que apenas o logotipo acenda.
- Plano de fundo: Fluxo de plasma na paleta pôr do sol; Esboço: Theater Chase em gold_rush.
5. Verifique por LED

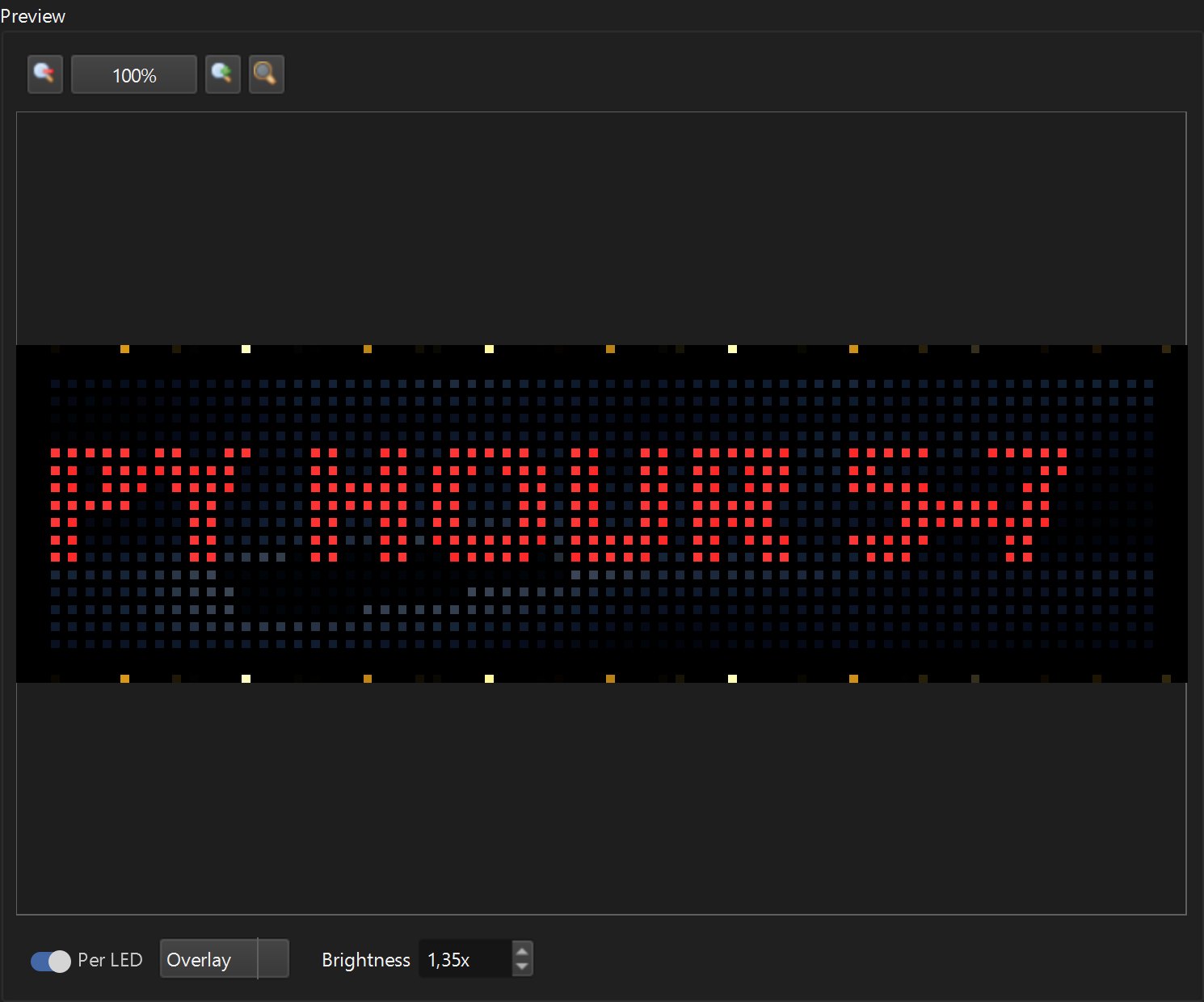

A visualização por LED mostra o que o sinal realmente exibirá - incluindo quão legível é o ticker em 16 linhas.
Dicas de legibilidade para sinais de 16 linhas: uma fonte em negrito em torno de 13 pt, um contorno escuro de 1 pixel, um fundo com opacidade mais baixa e uma velocidade de rolagem calma. Consulte Rolagem de texto em pixels de LED para obter mais informações.
6. Exporte para o T-1000S

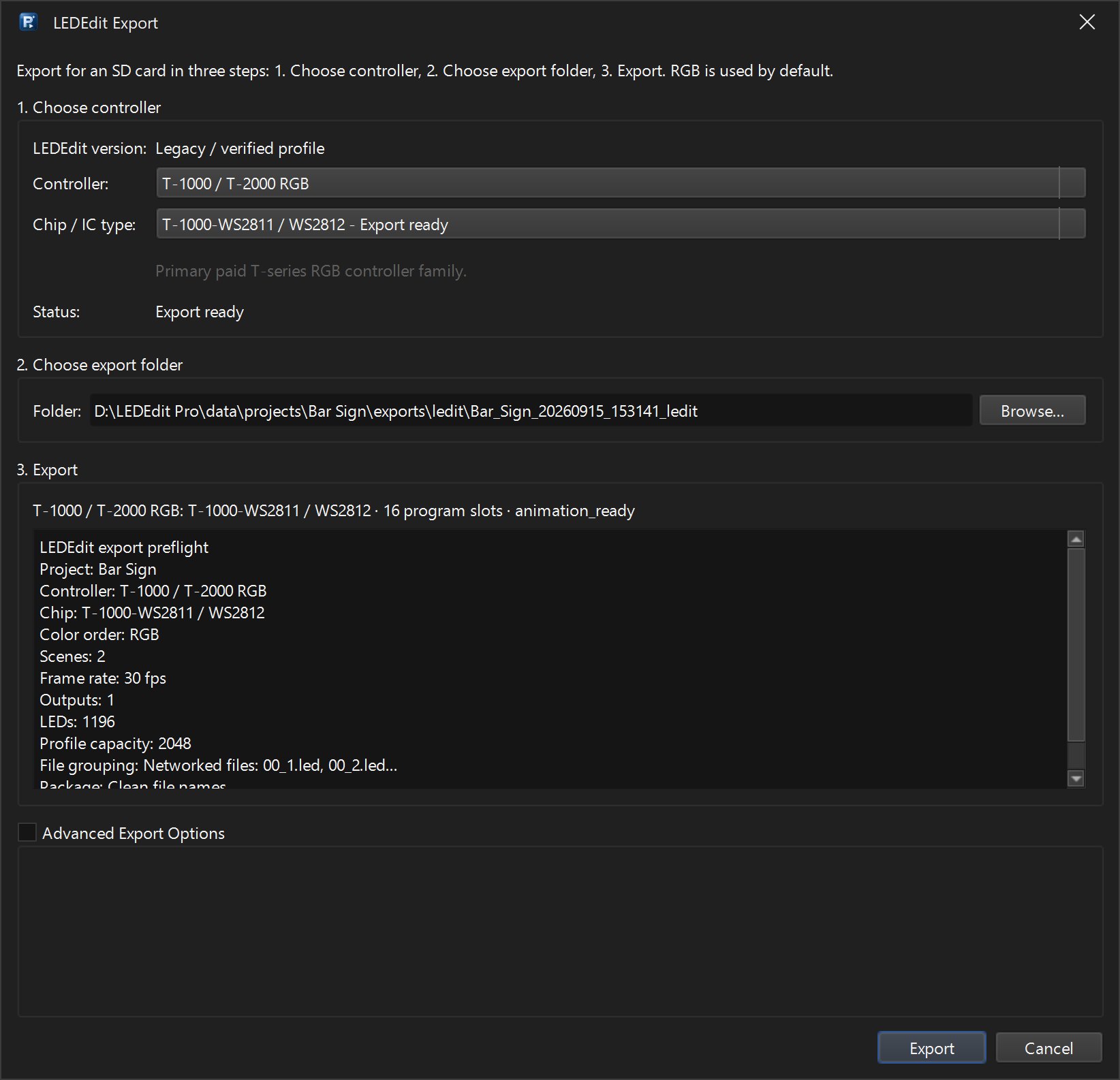

Saída → Exportar LEDEdit .led…, escolha T-1000 / T-2000 RGB e seu chip (aqui T-1000-WS2811 / WS2812). O preflight confirma 2 cenas, 30 fps, 1 saída e 1.196 LEDs contra uma capacidade de perfil de 2.048.
Copie os arquivos para o cartão SD — ou use Output → LEDEdit Tools → Write to SD Card… — e a placa está pronta.
